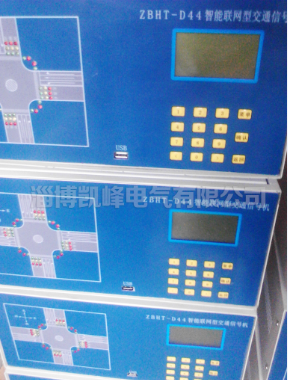

液晶顯示信號機
作者：zibokaifeng.com
發表時間：2016-11-06 21:22
一、功能與特點：
1、大屏幕液晶中文顯示，人機界面直觀，操作簡單。并且可以有手持機在線設置參數。
2、每個方向4組燈，11路獨立輸出。
3、16個運行相位，16個工作時段,18套運行方案可在任意時段多次調用?？蓾M足多數路口的通行規則，提高路口通行效率。
4、可隨時進入緊急黃閃狀態以及各種綠色通道（手動模式）。
5、模擬路口顯示，信號機面板上有一個模擬路口，模擬車道及人行道運行，設置結果一目了然。
6、自動掉電保護，工作參數可保存十年。
7、可在線調整、檢查和設置。
8、嵌入式中央控制系統，工作更加穩定可靠。
9、整部機器采用模塊化設計, 便于維修和功能擴充。
二、技術參數：
執行標準： GA47-2002
每路驅動能力：3A
工作電壓：DC12V-24V
使用溫度范圍：-25℃～＋75℃
相對濕度：5％～95％
斷電設置參數保存：10年
功耗：<0.5W
有效傳輸距離：>800米
三、信號機運行界面：
開機后主機自動運行設置菜單界面。
在本界面下可以實現信號機的各項功能。通過“?”及“?”方向鍵查看和設置各項參數。
1、 本機設置
按 《菜單》光標在 1.本機設置 處閃爍 按 《確認》鍵 進入以下界面
本機位置可以設置為： 00 01 02 03
00表示東方向，01表示南方向，02表示西方向，03表示北方向。
主機地址可以設置為： 0-99
通過《+》及《—》按鍵調整好后，按“確認”鍵，存儲修改后的數據并發送數據至無線信號機。
只有無線信號機的主機編號與無線信號機從機的編號一致，才能對無線信號機的各項參數進行相應的設置。信號機聯網時區分不同位置的信號機。
2、 北京時間
按 《菜單》將光標移動在 2.北京時間 按 《確認》鍵 進入以下界面
設置信號機的當前時間。必須設置正確才能實現自動開關機實現節能。通過方向鍵及加減鍵輸入時間參數。按設置鍵保存并發送數據到從機。
3、 開關機時間
按 《菜單》將光標移動在 3.開關時間 按 《確認》鍵 進入以下界面
設置信號機的開關機時間。在關機后實現節能，處于黃閃或熄燈狀態。通過方向鍵及加減鍵輸入時間參數。按設置鍵保存并發送數據到從機。
4、 運行方案
按 《菜單》將光標移動在 4.運行方案 按 《確認》鍵 進入以下界面
可設置18個不同的運行方案，其中17號為固定方案黃閃。17號為固定熄燈方案。每個方案是一種交通規則。每種交通規則包含信號燈的黃燈、綠閃信號的持續時間以及最大16相位的通行方式。用戶可根據路口實際大小情況設置，從而降低車輛進入交叉口的速度，保證車輛和行人在信號相位交換期間的安全。
在當前界面下，光標置于 方案號上 通過按鍵“↑”及“↓”能夠切換方案號。
設置 包括信號燈的黃燈、綠閃信號的持續時間、信號機的相位組合數量。
通過方向鍵輸入相位參數，光標在除“相位設置”外的地址上，按“確認”鍵，存儲修改后的數據 并發送至從機。光標在“相位設置”上按下 “確認”鍵，進入 相位設置的界面。
在本產品中，相位是指在一個信號周期內同時獲得通行綠燈信號的一個或多個燈組。在一個信號周期內，不同的燈組組合數就是此路口需要定義的相位數量。用戶在掌握了解實際的控制方案后，制定出道路路口在一個信號周期需要配置的每個相位包括的燈組編號。
01代表東方向左轉，02代表東方向直行，03代表東方向右轉，04代表東方向人過街燈，
05代表南方向左轉，06代表南方向直行，07代表南方向右轉，08代表南方向人過街燈，
09代表西方向左轉，10代表西方向直行，11代表西方向右轉，12代表西方向人過街燈，
13代表北方向左轉，14代表北方向直行，15代表北方向右轉，16代表北方向人過街燈。
通過數字鍵或方向鍵輸入相位參數，按“確認”鍵，存儲修改后的數據。
5、 多時段設置
按 《菜單》將光標移動在 5.時段設置 按 《確認》鍵 進入以下界面
可以設置多達16組的時段控制，每時段只需要設置起始時間以及當前時段運行的方案號即可。在當前界面下，通過按鍵“?”及“?”能夠切換方案號。按“設置”鍵修改當前時段的參數
分別顯示當前正在運行的相位號、當前相位的倒計時時間、綠轉紅之間的黃燈時間，以及當前北京時間。方便觀測當前路口的運行狀態。
多時段的結束是以運行方案號設為“0”或者設滿16個時段參數結束，設置結束自動發送數據到無線信號機。
6、綠色通道
通過本快捷功能可實現綠色通道功能和恢復信號機正常運行狀態。
數字鍵“1”，啟動?xùn)|西方向綠色通道，數字鍵“2”，啟動?xùn)|西左轉綠色通道，
數字鍵“3 ”，啟動南北方向綠色通道，數字鍵“4”，啟動南北左轉綠色通道，
數字鍵“5 ”，啟動路口信號燈黃閃，數字鍵“6 ”，取消所有綠色通道，
輸 出 說 明：
東方向左轉 ：01 西方向左轉：09
東方向直行 ：02 西方向直行：10
東方向右轉 ：03 西方向右轉：11
東方向人行： 04 西方向人行：12
南方向左轉：05 北方向左轉：13
南方向直行：06 北方向直行：14
南方向右轉：07 北方向右轉：15
南方向人行：08 北方向人行：16
